چرا پارچه فیبر کربن برای اجزای ساختاری سبک ایده آل است؟

در جستجوی موادی که جرم را بدون کاهش عملکرد مکانیکی کاهش می‌دهند، مهندسان به تدریج از فلزات به سمت کامپوزیت‌های پیشرفته حرکت کرده‌اند. در این میان، پارچه فیبر کربن به عنوان یک تقویت کننده اولیه برای اجزای ساختاری سبک برجسته می شود. این پارچه بافته شده متشکل از رشته های کربن پیوسته، ترکیبی از چگالی کم، استحکام کششی بالا و سفتی استثنایی را ارائه می دهد. هنگامی که در یک ماتریس پلیمری جاسازی می شود، به ستون فقرات اجزای مورد استفاده در هوافضا، خودروسازی، تجهیزات ورزشی و مهندسی عمران تبدیل می شود.

درک اینکه چرا پارچه فیبر کربنی بسیار مؤثر است، مستلزم بررسی ویژگی‌های اساسی آن، نحوه مقایسه آن با مواد معمولی و اینکه چگونه می‌توان معماری آن را برای شرایط بارگذاری خاص تنظیم کرد، دارد.

منطق ساختاری پشت پارچه فیبر کربن

اجزای سازه باید در برابر خمش، پیچش، کشش و فشار با حداقل انحراف مقاومت کنند. کاهش وزن کارایی را تقویت می کند: اینرسی کمتر، مصرف سوخت کمتر و جابجایی آسان تر. پارچه فیبر کربن از طریق سه ویژگی کلیدی به این امر دست می یابد:

• سفتی خاص بالا - سفتی در واحد چگالی چندین برابر فولاد یا آلومینیوم است.
• ناهمسانگردی مناسب - استحکام و سفتی را می توان با انتخاب الگوهای بافت و دنباله های انباشتگی در امتداد مسیرهای بار تعیین کرد.
• تحمل نقص - پارچه ترک های موضعی را در بین الیاف متعدد پخش می کند و از شکست ناگهانی جلوگیری می کند.

برخلاف نوار یک طرفه که سفتی را در یک جهت ایجاد می کند، پارچه فیبر کربنی خواص متعادلی را در صفحه پارچه ارائه می دهد. این امر آن را به ویژه برای پوسته های ساختاری دیواره نازک، پوسته های ساندویچ پانل و اجزای با انحنای پیچیده که بارها از جهات مختلف وارد می شوند، مناسب می کند.

خواص مواد مقایسه ای

برای درک مزیت پارچه فیبر کربن، مقایسه مستقیم با مواد ساختاری سنتی مفید است. جدول زیر شاخص های مکانیکی نرمال شده را خلاصه می کند. توجه داشته باشید که مقادیر دقیق با نوع الیاف، معماری بافت و سیستم رزین متفاوت است، اما موقعیت‌های نسبی ثابت می‌مانند.

همانطور که نشان داده شده است، پارچه فیبر کربن نسبت سفتی به وزن تقریباً 8 تا 10 برابر بیشتر از فولاد است. از نظر عملی، یک تیر ساختاری ساخته شده از پارچه فیبر کربن می تواند 70 تا 80 درصد کمتر از یک تیر فولادی با سختی خمشی برابر وزن داشته باشد. علاوه بر این، استقامت خستگی آن تحت بارگذاری چرخه ای بسیار بیشتر از فلزات است که برای سازه های متحرک مانند بازوهای ربات، سطوح کنترل هواپیما یا قاب دوچرخه حیاتی است.

تطبیق پذیری معماری: بافت ها و فرم ها

یکی از قوی ترین استدلال ها برای استفاده از پارچه فیبر کربن، طیف گسترده ای از الگوهای بافت موجود است. هر الگو بر روی تراوش‌پذیری، جریان رزین و همسانگردی مکانیکی تأثیر می‌گذارد.

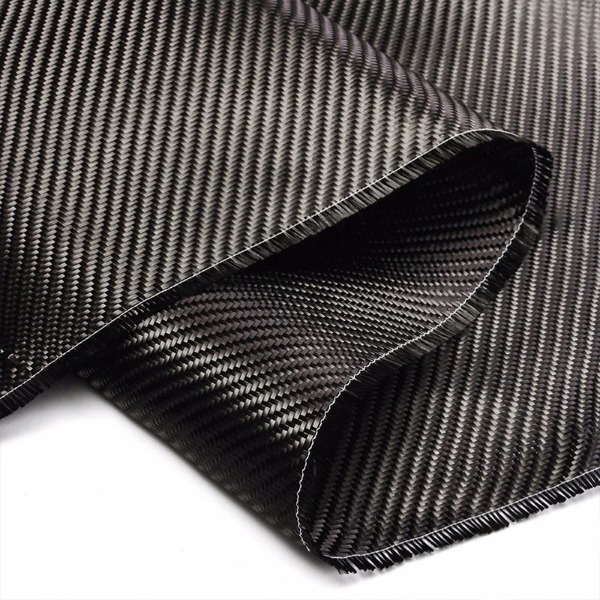

برای اجزای ساختاری سبک وزن، بافت‌های جناغی و ساتن اغلب ترجیح داده می‌شوند، زیرا به راحتی با قالب‌ها بدون چروک شدن مطابقت دارند. این امر کسر حجمی فیبر یکنواخت را تضمین می کند و تشکیل فضای خالی را به حداقل می رساند. علاوه بر این، چین خوردگی (مواج بودن) ذاتی در پارچه بافته شده استحکام فشاری را در مقایسه با نوار یک طرفه کمی کاهش می‌دهد، اما تحمل آسیب ضربه و جابجایی در حین چیدمان را تا حد زیادی بهبود می‌بخشد.

بهینه سازی Load Case با پارچه فیبر کربن

طراحان پارچه فیبر کربن را نه تنها برای کاهش وزن بلکه برای کارایی جهت انتخاب می کنند. به عنوان مثال:

• سازه های تحت سلطه خمشی (به عنوان مثال، بازوهای هواپیمای بدون سرنشین، اندام مصنوعی): برای متعادل کردن سفتی طولی و مقاومت برشی، لایه‌های پارچه‌ای را با الیاف در جهت ۰ درجه و ۴۵ ± قرار دهید.
• شفت های دارای پیچ خوردگی (به عنوان مثال، محورهای محرک، تیغه های روتور): از پارچه بایاس ± 45 درجه یا لایه های حلقه و مارپیچ ترکیبی استفاده کنید.
• پانل های مستعد ضربه (به عنوان مثال، کف ماشین های مسابقه ای، قاب های محافظ): پارچه های ساتن بافته شده با لایه های نازک ترموپلاستیک سفت شده.

از آنجایی که پارچه فیبر کربنی در مدول های متوسط، مدول بالا و مدول استاندارد موجود است، سفتی را می توان بدون تغییر هندسه به خوبی تنظیم کرد. این رویکرد مدولار از مهندسی بیش از حد جلوگیری می کند و ضایعات مواد را کاهش می دهد.

سازگاری تولید

یکی دیگر از دلایلی که پارچه فیبر کربن بر اجزای ساختاری سبک وزن غالب است، سازگاری آن با فرآیندهای ساخت ثابت است. روش های کلیدی عبارتند از:

• پخت اتوکلاو layup پیش آماده سازی - بالاترین کیفیت برای هوافضا این پارچه از قبل با رزین آغشته شده است و تراز دقیق الیاف را ارائه می دهد.
• چیدمان مرطوب / چیدمان دستی - مناسب برای قطعات بزرگ و یکبار مصرف مانند پره های توربین بادی یا قطعات سفارشی خودرو.
• قالب گیری انتقال رزین (RTM) – پارچه را به صورت خشک در قالب دربسته قرار داده سپس رزین تزریق می شود. عالی برای تولید با حجم متوسط ​​با سطح خوب.
• تزریق به کمک خلاء - ایده آل برای پانل های کامپوزیت بزرگ؛ پارچه به عنوان یک محیط جریان عمل می کند و توزیع یکنواخت رزین را تضمین می کند.

هر روش از توانایی پارچه برای حفظ ضخامت یکنواخت، مقاومت در برابر شستشوی الیاف (حرکت در حین تزریق رزین) و ارائه خواص مکانیکی قابل پیش بینی استفاده می کند. در مقایسه با الیاف شیشه ای تصادفی یا فیبر کربن خرد شده، پارچه فیبر کربن بافته شده اطمینان طراحی بالاتری را ارائه می دهد.

ملاحظات اقتصادی و چرخه حیات

در حالی که پارچه فیبر کربنی هزینه مواد اولیه بالاتری نسبت به فلزات یا الیاف شیشه دارد، ارزش چرخه عمر آن برای اجزای ساختاری سبک وزن اغلب برتر است. کاهش جرم منجر به مصرف انرژی کمتر در کاربردهای متحرک می شود. برای سازه‌های استاتیک مانند پل‌ها یا دروازه‌های روباتی، اجزای سبک‌تر، قاب‌های نگهدارنده کوچک‌تر و پایه‌های ارزان‌تر را ممکن می‌سازند.

علاوه بر این، تعمیر لمینت های پارچه فیبر کربن آسیب دیده از طریق چسباندن وصله یا تزریق رزین امکان پذیر است و عمر مفید را افزایش می دهد. فن‌آوری‌های بازیافت (پیرولیز، سولوولیز) به بلوغ رسیده‌اند، که امکان بازیابی پارچه فیبر کربنی تمیز از اجزای پایان عمر را برای استفاده در کاربردهای غیر حیاتی فراهم می‌کند. این پتانسیل دایره ای موقعیت مواد را در صنایع متمرکز بر پایداری تقویت می کند.

محدودیت ها و اقدامات احتیاطی در طراحی

هیچ ماده ای کامل نیست مهندسان باید محدودیت های خاص پارچه فیبر کربن را بپذیرند:

• حالت شکست شکننده - بر خلاف تسلیم فلز، شکستگی کامپوزیت می تواند ناگهانی باشد. طراحی به عوامل ایمنی و افزونگی نیاز دارد.
• خوردگی گالوانیکی – تماس مستقیم با آلومینیوم یا فولاد در محیط های مرطوب باعث خوردگی گالوانیکی می شود. لایه های عایق الکتریکی الزامی است.
• هدایت حرارتی - الیاف کربن رسانای الکتریکی و حرارتی هستند که ممکن است در کاربردهای الکترونیکی یا برودتی نیاز به عایق داشته باشند.
• آب بندی لبه برش - لبه های پارچه خام می توانند فرسوده شوند. لمینت های بریده شده برای جلوگیری از نفوذ رطوبت نیاز به آب بندی دارند.

هنگامی که این عوامل به درستی مورد توجه قرار گیرند، پارچه فیبر کربن یک انتخاب بی نظیر برای اجزای ساختاری سبک وزن باقی می ماند.

نتیجه گیری

پارچه فیبر کربن یک پیشنهاد منحصر به فرد برای اجزای ساختاری سبک ارائه می دهد: سفتی فوق العاده در هر وزن، ناهمسانگردی قابل طراحی، معماری های چندگانه بافت، و سازگاری با فرآیندهای کامپوزیت استاندارد. در حالی که هزینه اولیه و شکست شکننده نیاز به مهندسی دقیق دارد، مزایای کاهش جرم، عمر خستگی و قابلیت طراحی با فلزات معمولی یا پارچه‌های الیاف شیشه قابل مقایسه نیست.

سوالات متداول

Q1: آیا می توان از پارچه فیبر کربن برای قطعات ساختاری باربر بدون تقویت فلزی استفاده کرد؟
بله. بسیاری از اجزای باربر مانند تیرهای کف هواپیما، مونوکوک اتومبیل های مسابقه ای و بازوهای رباتیک به طور کامل از کامپوزیت های پارچه فیبر کربن ساخته شده اند. طراحی لایه و ضخامت مناسب برای تحمل بارهای مورد انتظار بدون درج فلزی انتخاب شده است. اتصالات فلزی گاهی اوقات در اتصالات پیچ شده اضافه می شود تا غلظت تنش یاتاقان کاهش یابد.

Q2: آیا پارچه فیبر کربن سفت تر از آلومینیوم یا فولاد است؟
به طور مطلق، پارچه فیبر کربن مدول استاندارد (سفتی ~70 گیگا پاسکال) کمتر از فولاد (~200 گیگا پاسکال) سفت تر است اما از آلومینیوم (~69 گیگا پاسکال) سفت تر است. با این حال، به دلیل چگالی کم آن (1.6 در مقابل 2.7 g/cm³ برای آلومینیوم)، سختی ویژه آن (سفتی/چگالی) تقریباً سه برابر بیشتر از آلومینیوم و هشت برابر بیشتر از فولاد است. برای طرح‌های مهم وزن، این باعث می‌شود پارچه فیبر کربن به‌طور موثر «در هر کیلوگرم سفت‌تر» شود.

Q3: آیا پارچه فیبر کربن به ابزار خاصی برای برش و سوراخ کردن نیاز دارد؟
بله. ابزارهای فولادی استاندارد به سرعت فرسوده می شوند. برای پارچه خشک، قیچی سرامیکی یا کاربید توصیه می شود. برای لمینت های پخت، مته ها و سوراخ های الماسی پوشش داده شده برای جلوگیری از لایه برداری ضروری است. استخراج خلاء توصیه می شود زیرا گرد و غبار کربن رسانای الکتریکی است و می تواند به الکترونیک آسیب برساند.

Q4: پارچه فیبر کربن در دمای بالا چگونه رفتار می کند؟
فیبر خود استحکام بالای 1000 درجه سانتیگراد را در یک جو بی اثر حفظ می کند، اما ماتریس پلیمری (معمولاً اپوکسی) دمای سرویس را برای رزین های استاندارد به 80 تا 180 درجه سانتیگراد محدود می کند. رزین های با دمای بالا (بیسمالیمید، پلی آمید) دامنه را تا 230 تا 300 درجه سانتیگراد افزایش می دهند. برای کاربردهای بالای 300 درجه سانتی گراد، پارچه فیبر کربن را می توان با ماتریس های سرامیکی (کامپوزیت های CMC) استفاده کرد.

Q5: آیا می توان پارچه فیبر کربن را با خیال راحت به اجزای ساختاری فلزی متصل کرد؟
بله، اما با احتیاط. لایه ای از پارچه فیبر شیشه ای عایق اغلب بین پارچه فیبر کربن و فلز قرار می گیرد تا از خوردگی گالوانیکی جلوگیری شود. چسباندن چسب با استفاده از اپوکسی ساختاری قوی تر از بست مکانیکی برای اتصالات کامپوزیت به فلز است، مشروط بر اینکه سطح فلز به درستی آماده شده باشد (گریت بلاست، عوامل جفت سیلان).
